6D5　電力増幅用傍熱3極管

オリジナルナインの蔭に隠れて、もう１つ存在していた幻の球、電力増幅用傍熱3極管6D5。RCA/Cunninghamからの最初の発表時には存在していたが、発売時にはリストから抜け落ちてしまい、市販されることがなかった球なので、かなりの希少管。私の宝物の1本。後になって、他社から電気的に同一の6D5Gや6D5MGが製造された。

規格は下記のとおり、丁度45と42/6F6の3結との中間的な感じで、しかも6.3Vの傍熱管でバイアスも深くて出力も1.4Wも出せる（6L6の3結と同じ）ということで、一体どんな音が出て来るのか非常に興味をそそられるが、貴重な球なので音出し・通電は厳禁して眺めるだけで我慢している。

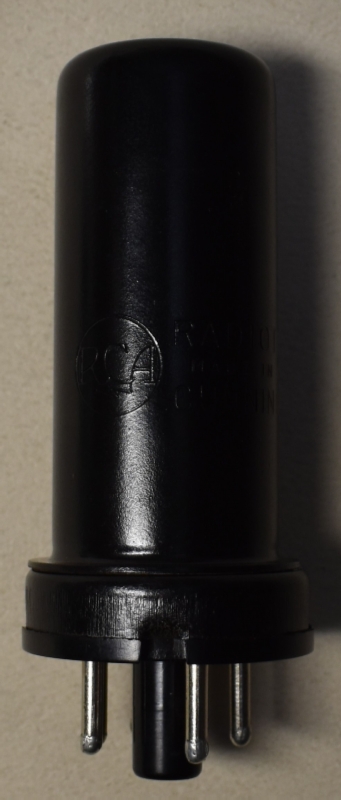

RCA/Cunningham 6D5

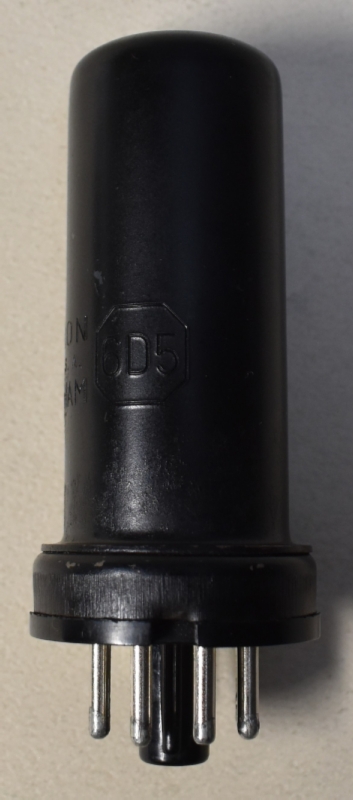

外観は6F6そっくりだが、フラットトップとなっている。当然ながら刻印タイプ。

トップからの眺め。

その後、有坂英雄さんの遺品を図らずも入手することとなった。氏の生前に下の収納箱を実際に拝見させて頂き、手にも取らせて頂いた時の感激と、氏の真空管に対する情熱と愛情に感服するとともに、当方も少しでも見習わなくてはと自戒したことを思い出しながら、氏の温厚なお人柄を偲びつつ、是非とも未使用のまま次世代に引き継いで行きたいと思っている。

6D5については、有坂英雄著「眞空管談義」pp.15〜18『13．幻の”6D5”をめぐって』及び「続 眞空管談義」p.10に詳しい。私家版の自費出版本で非売品であるが、ありがたいことに、電気通信大学に寄贈されて、正・続編が合わさって加筆修正された上でデジタルアーカイブ（UEC コミュニケーション ミュージアム）「13. 幻の"6D5"をめぐって」pp.21〜24としてウェブで公開されているので、そちらを参照されたい（他に、p．26やp.67にも出てくる。なお、p.67には、下の収納ケースも出てくる。こちらの方が誤記も修正されていて、かなり加筆されているのでお薦め。）。

6D5が正式に発売されなかった経緯について、氏の推測を具体的に少しまとめると、メタル管の最初の発表時（「Electronics」1935年5月号、「Radio news」1935年6月号）には、6品種（6A8,6J7,6K7,6H6,6C5,6D5）だったものが、実際の発売時には、9品種（6A8,6L7,6J7,6K7,6H6,6C5,6F5,6F6,5Z4）だったことを根拠の１つとして、RCAでは、熱損失（発熱）が大きい5極出力管(6F6)と整流管(5Z4)の放熱の問題（対策）に自信が持てずにいたところ、「6F6が時代の趨勢に押されて商品化されることとなり、更に6F6を外部で三極管接続にすれば6D5に似た特性が得られることもあって結局のところ6D5には出番がなかった」（引用）と結論づけている。当方も氏の推測のとおりと思う。

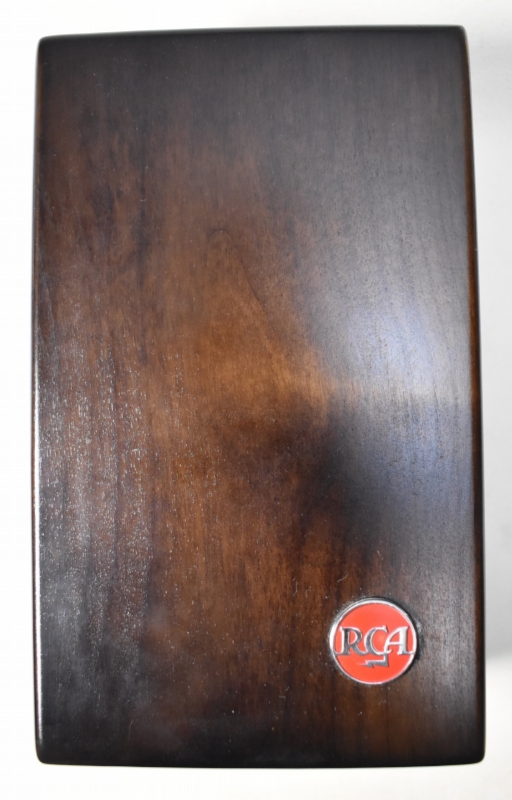

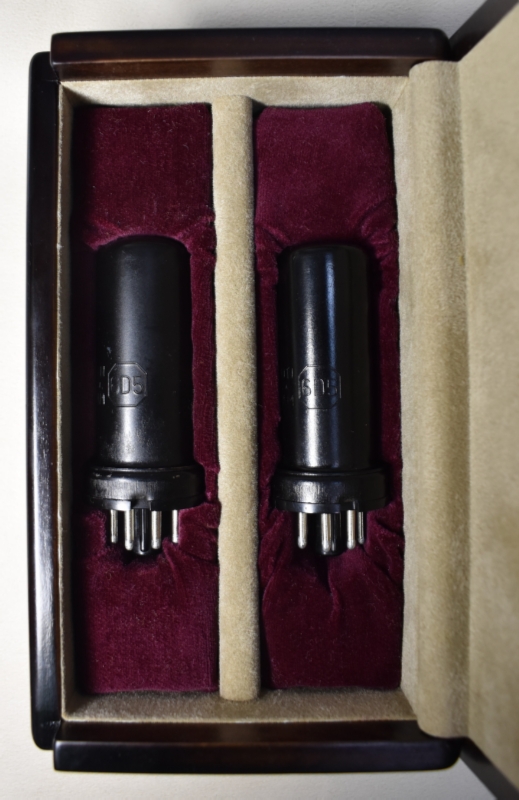

6D5の収納ケース。木製の収納箱の表にはRCAのエンブレムが取り付けられており、蓋を開けると内部には6D5が2種2本（左側がドームトップで右側がフラットトップ）納められている。

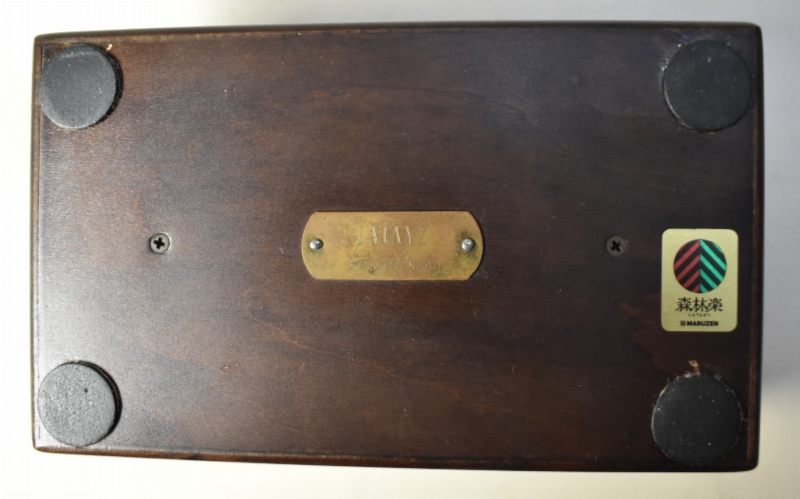

底板には、ご本人のコールサインとアルファベットのサイン（署名）が刻印されたプレート（真鍮製でしょうか）がある。

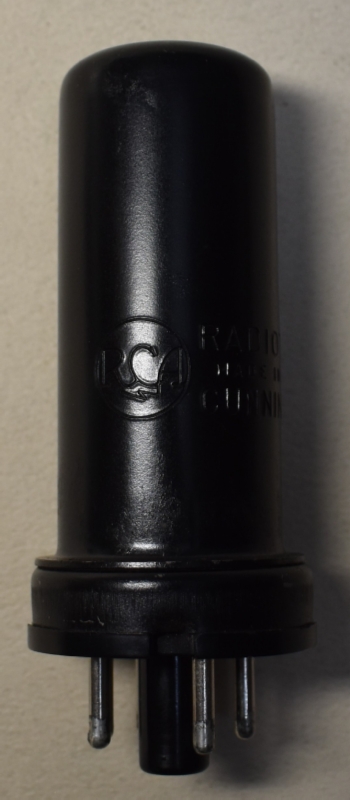

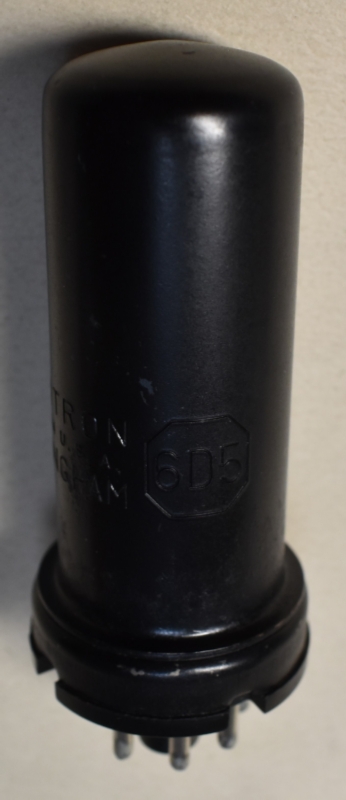

左のドームトップタイプ。こちらはプロトタイプと思われる。

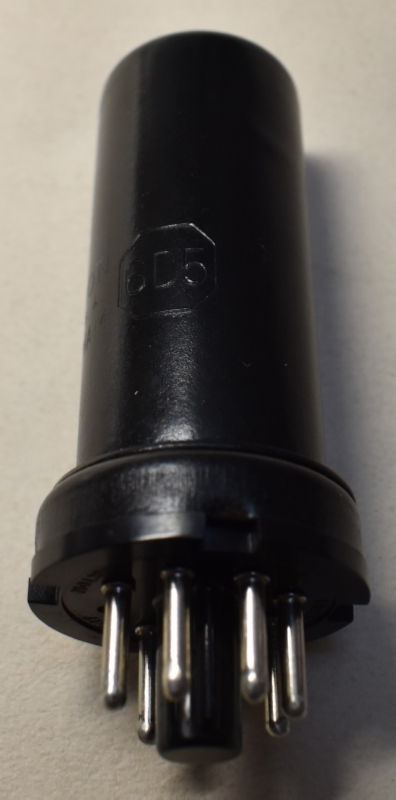

右のフラットトップタイプ。こちらが発売直前タイプと思われる。

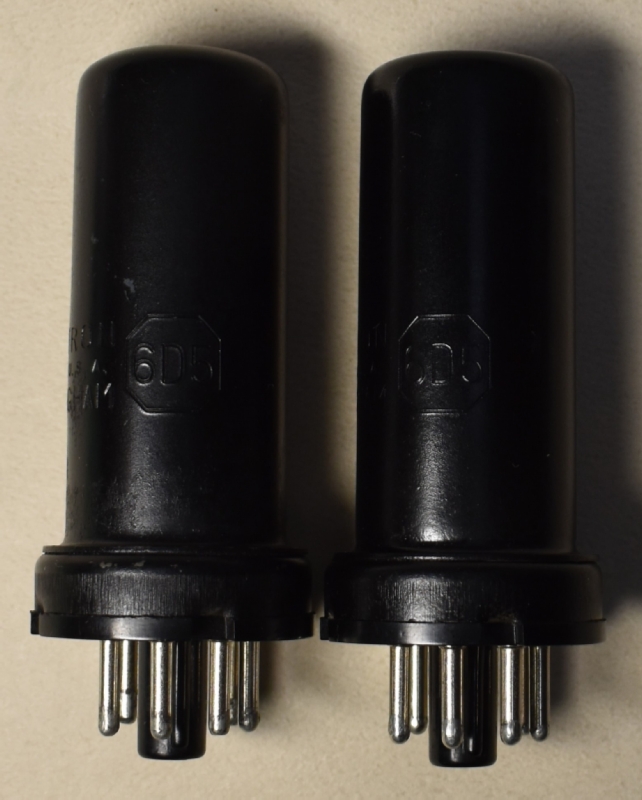

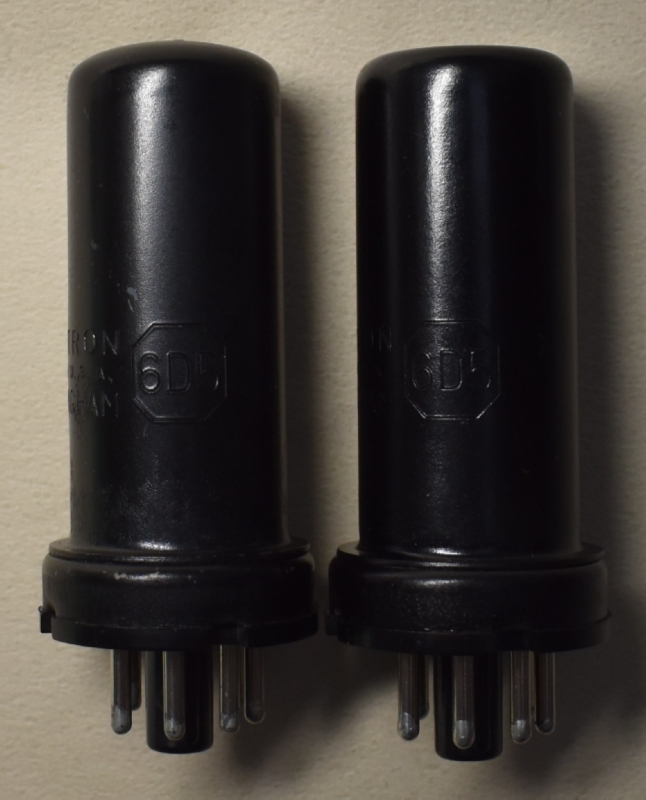

2種類の6D5を並べてみた。左がドームトップタイプで、右がフラットトップタイプ。

(2026/02/22)
