ＵＸ−２６Ｂ　低周波増幅用直熱３極管（日本独自球）

UX-26Bは、26のμ（増幅率）を8.3から12.8に1.5倍以上増大させた我が国独自の球。並四ラヂオの低周波増幅段（出力管UX-12Aの前段）に用いられた。米国製の26のST14型と異なり、例によって、細身のST12型となっている。一部のラヂオでは電力増幅にも用いられたが、226と違って寿命が保たないとのこと。

左から、マツダ赤刻印、マツダ1級、New Best、理研、ドン、AmerTron、Strong、松下。

マツダ　UX-26B

赤刻印タイプ。UX-12AやKX-12B(12F)も同じUXベース（ただし、フィラメント電圧が、UX-26Bでは1.5Vなのに対して、UX-12AやKX-12B(12F)では5V）なので、誤挿入によるフィラメント断線事故が多かったと見えて、「ソケットに注意　挿違へると断線します」と管壁に注意喚起ラベルが貼ってある。注意喚起ラベルは、下の、エレバムやＫＯトロンの球にも貼られている。また、ドンのUX-26にも同様の誤挿入注意喚起ラベルが貼られている。

元箱。

上とは別の球。刻印ベース。同じ様に注意喚起ラベルが貼ってある。

赤刻印タイプの別の球。

トップからの眺め。

同じマツダだが、こちらは戦後の一級タイプ。保守・補修用。

エレバム UX-26B

元箱。

刻印ベース。

十字マイカ。

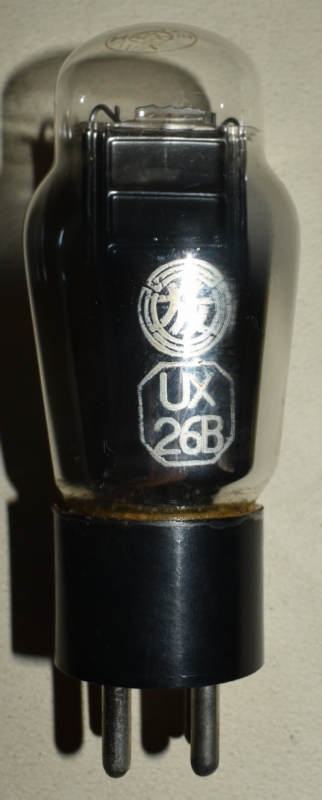

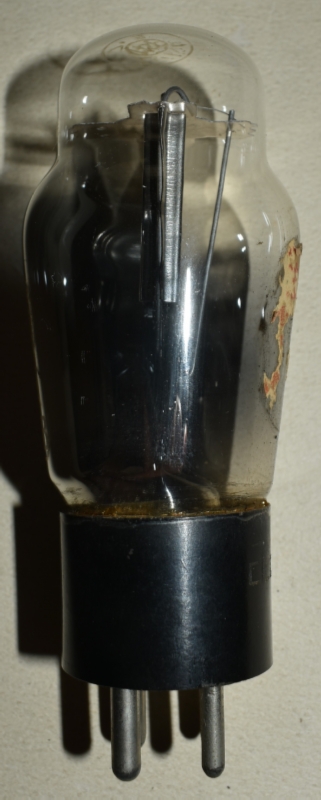

こちらは、ELEVAMのみの刻印ベース。管壁には、〇に放マークと八角形の囲み内に管名がプリントされている。反対側には、注意喚起ラベルが貼ってある（ほとんど剥がれてしまって内容は良く解らないが、「ソケットに注意　挿違へると断線します」という意味と思われる。）。

こちらは別の球。銀プリント。

こちらは戦後の保守・補修用。

ドン　UX-26B

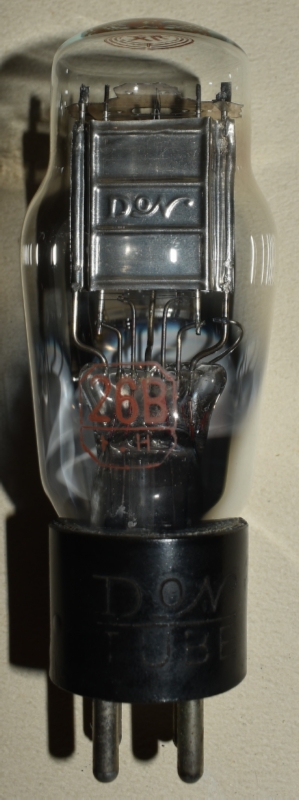

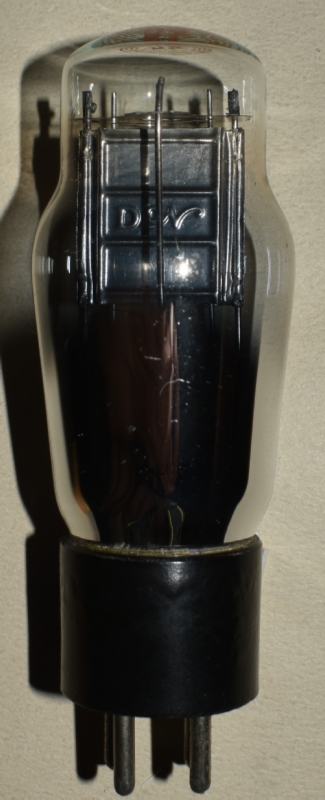

刻印ベース。管壁に管名とロット。DONのエンボスが付いたニッケルプレート。

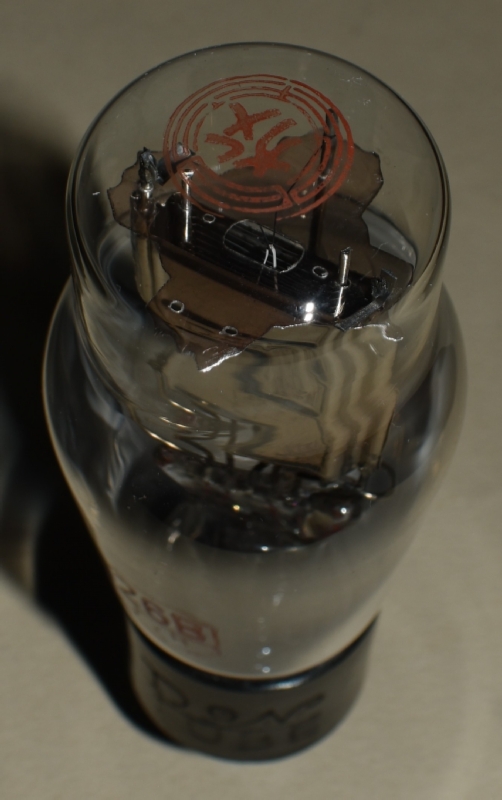

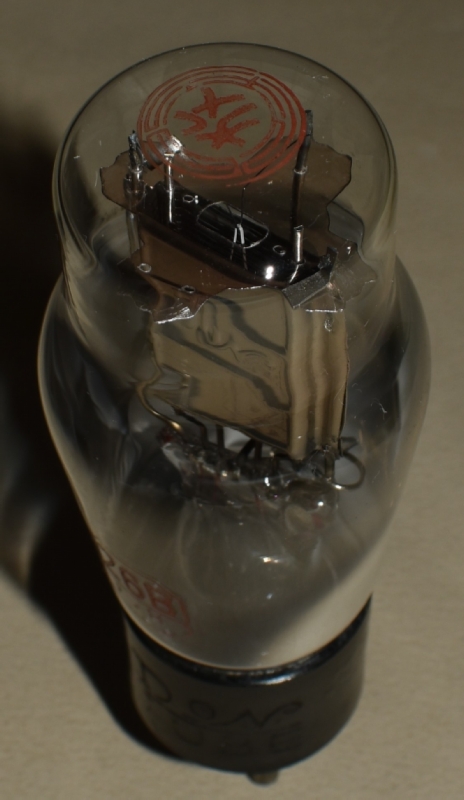

トップからの眺め。十字型のトップマイカ。トップに〇に放マーク。

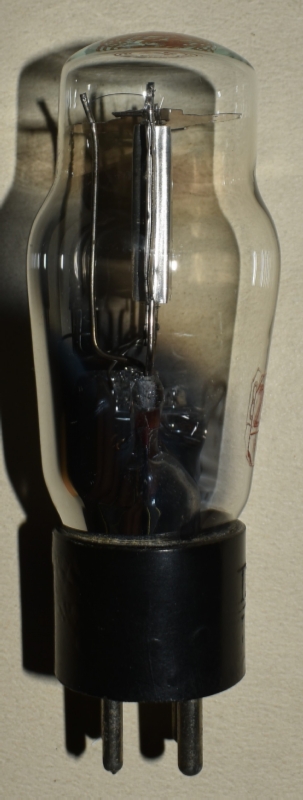

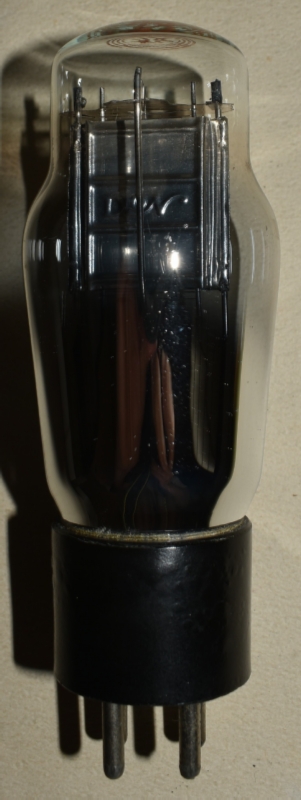

こちらは別の球だが造りは全く同じ。

トップからの眺めも全く同じ。

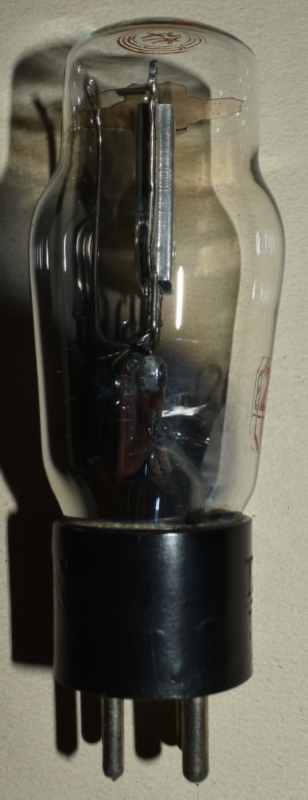

こちらもまた別の球だが造りは全く同じ。

トップからの眺めも全く同じ。

さらに別の球。内部はゲッターで良く見えない。

KOトロン　UX-26B

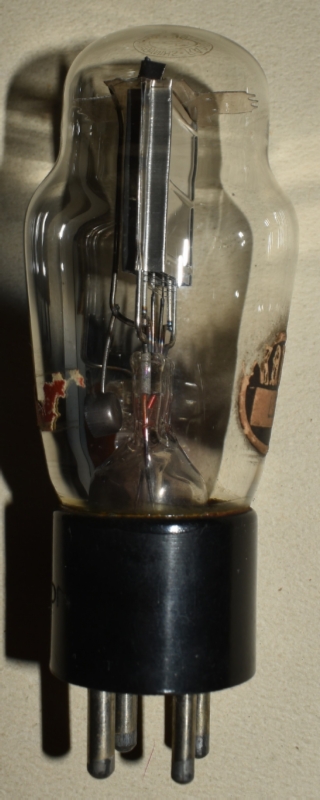

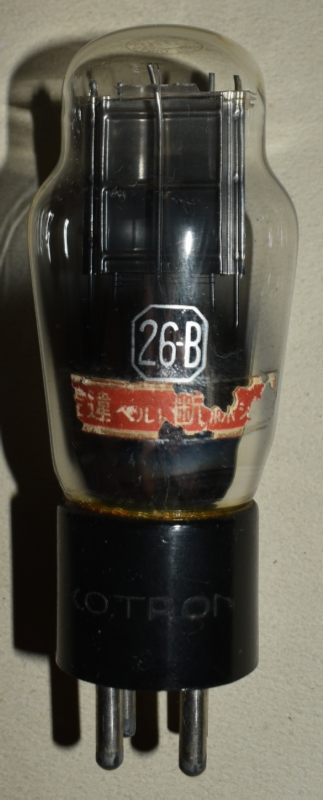

KOTRONのみの刻印ベース。管壁には、八角形の囲み内に管名がプリントされている。その下には、注意喚起ラベルが貼ってある（剥がれてしまった部分があるが、「挿違ヘルト断線シマス」と思われる。）。反対側には、KOTRONのラベルが貼られている。

トップからの眺め。トップマークもある。

サン　UX-26B

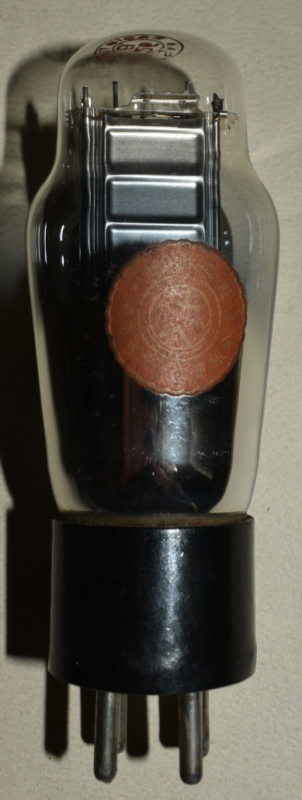

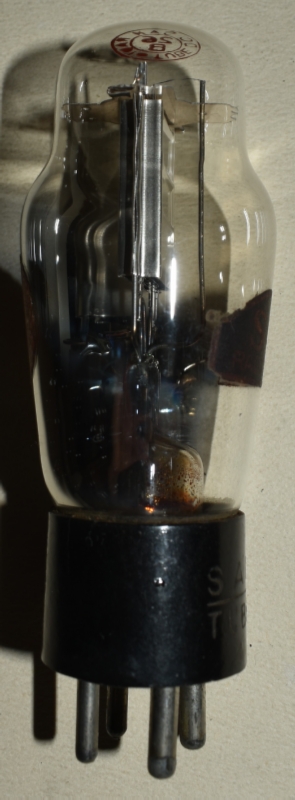

刻印ベース。管壁には、SANのラベルが貼られている。反対側には、東京真空管工業組合統制証のオレンジのラベルが貼られている。

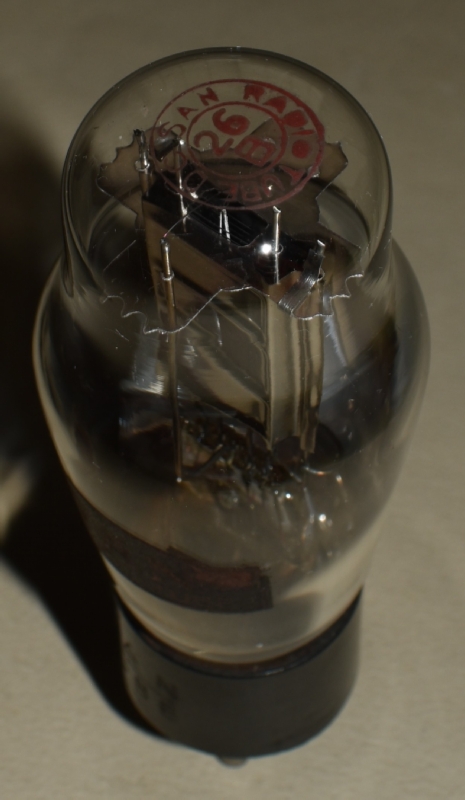

トップからの眺め。トップマークが綺麗に残っており、真ん中に管名がプリントされている。

八曜 UX-26B

見え難いが、管壁に八曜のマークとその下に八角形の囲みの中に管名がプリントされている。右の写真には、四角囲みの中に赤字で"SAKKO 6-10"とプリントされている。

トップからの眺め。

AmerTron UX-26B

Strong UX-26B

元箱いろいろ。

New Best UX-26B

理研　UX-26B

松下　UX-26B

戦後の保守・補修用。

TVC UX-26B

元箱。

こちらも戦後の保守・補修用。

テン/TEN UX-26B

こちらも戦後の保守・補修用。

(2006/04/21)

(2006/10/30)

(2007/06/23)

(2008/12/27)

(2009/01/31)

(2018/01/28)

(2021/02/28)

(2021/06/27)

(2024/01/28)

(2025/11/30)
