WE271A/TB-627A　電力増幅用傍熱3極管

　ナスの傍熱管で、オーディオアンプの出力段に使われました。我が国でもWEと技術提携していたNECでTB627Aの名前で製造されました。共に製造数はそんなに多くないと思います。RCA系でいえば843に近いですが、約2倍の容量があり、強力となっています。

WE271A

刻印タイプ。

WE252Aの様なセラミックサポート。この球はWEでは最後までナス型のみ製造されました。

得られる出力は大きいとは言えませんが、堂々とした姿に惹かれます。

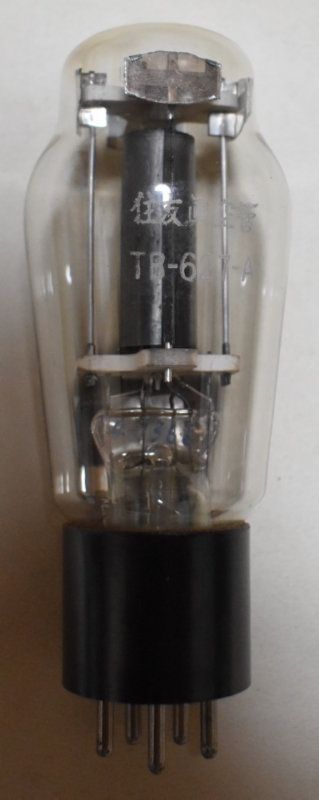

住友(=NEC) TB-627-A

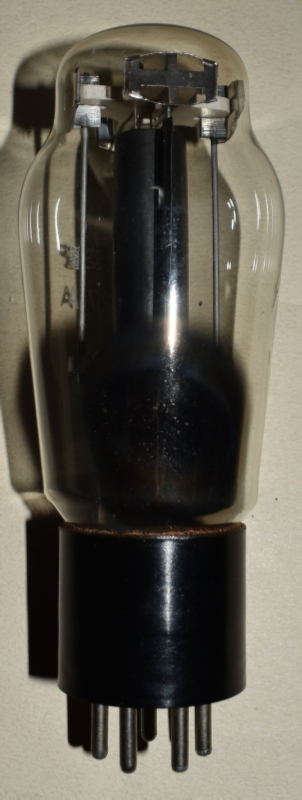

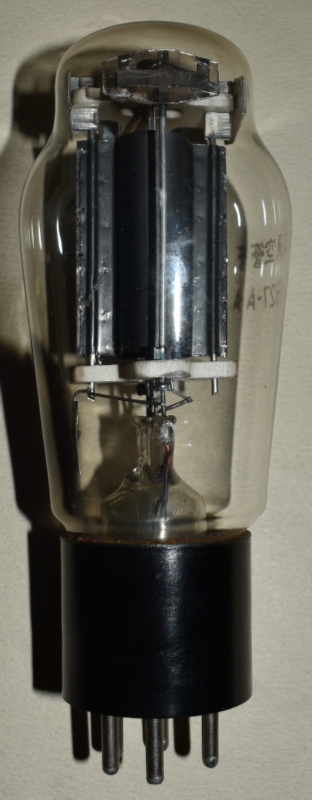

戦時中の住友眞空管時代の球。初期型はWE同様にナス型だった様だが、ST型となり小型の外囲器に収められている。管壁に白色プリント。製造年月のラベルは残念ながら読み取れない。上下（オリジナルは上のみ）のセラミックサポートの間に大型のリブ無しプレートがある（リブ付きプレートもある様だが後期型と思われる）。トップマイカは不透明で品質は悪い。外囲器だけでなく、こんな処にも物資不足の影響が見て取れる。今でもエミッションは十分にあり、規格表どおりに動作するのは天晴れ。

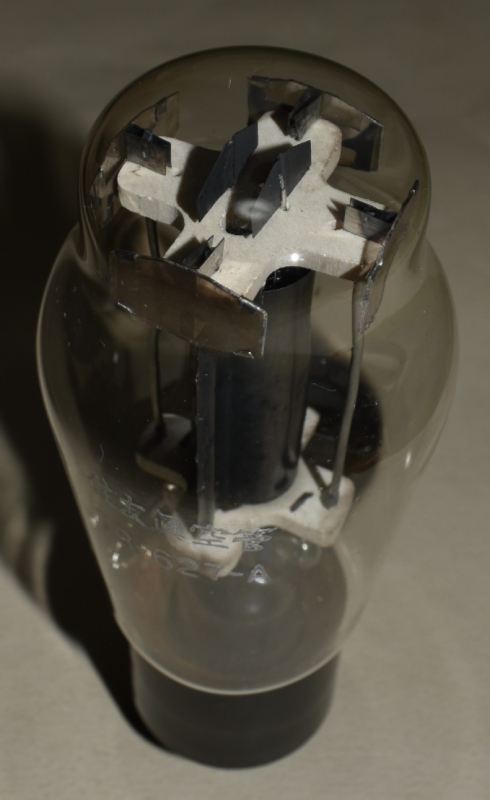

トップからの眺め。オリジナルのWE271Aには設けられていないグリッドの放熱フィンが見える。

この球は、故浅野勇氏のお気に入りだった様で、「ラジオと音響」に2回記事が掲載されている。

(2006/08/27)

(2013/01/20)

(2015/04/26)
