ゼネラル 6CS-2
仕 様
| ブランド | ゼネラル |
| メーカー | 八欧無線（株） |
| 形 式 | 時計・マジックアイ付きmT6球スーパーヘテロダイン |
| 寸 法 | 横幅(W)40cm×高さ(H)16.5cm×奥行き(D)17.5cm |
| 重 量 | 5.2kg |
| 使用真空管 | 6BE6，6BD6，6AV6，6AR5，5M-K9，6E5M |
| パイロットランプ | 6.3V 0.15A |
| 受信周波数 | 535〜1605KC |
| 中間周波数 | 455KC |
| 感 度 | 極微電界級 |
| 出 力 | 最大3W 無歪1.5W |
| 電 源 | 85-100-110Ｖ AC/DC 50〜60c/s |
| 消費電力 | 43VA |
| 時 計 | 電池時計 DC1.5V 時計電源 特単一 2本 |
| スピーカー | 5吋（12cm） パーマネントダイナミックスピーカー ゼネラル Voice 3.7Ω保護ネット付き |
| 定 価 | |
| 発売時期 | 昭和32(1957)年 |
| 製造時期 | |
| 備 考 |

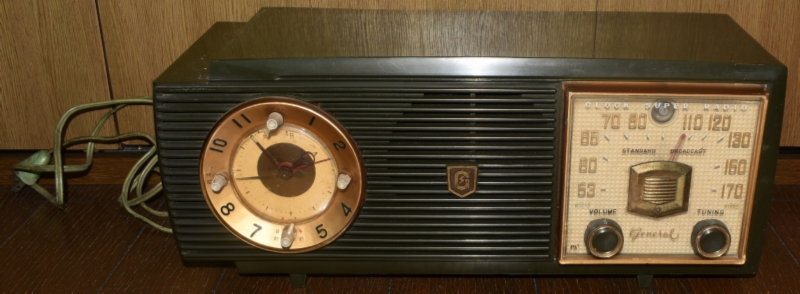

正面写真。こちらは入手時の状態。比較的初期のプラスチックケースタイプ。左側に電池（単一2本）駆動式の時計が組み込まれており、外形よりも重く感じる。小型（mTタイプ）のマジックアイが付いている。摘みはオリジナルで、左側がPU切替とボリウム、右側がチューニングとなっている。電源スイッチは、左側の時計部に付いている。

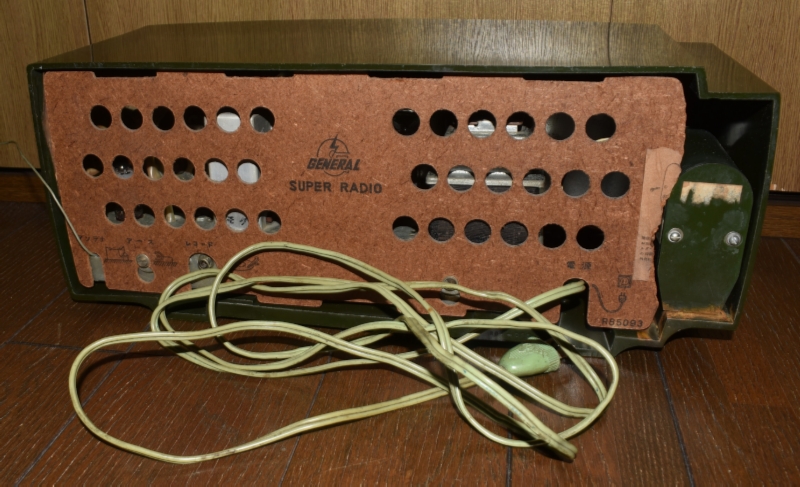

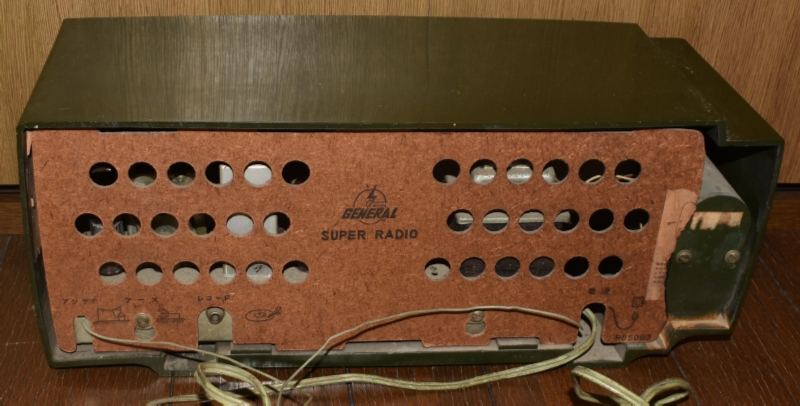

背面。写真には無いが、ケースの天井内面には、アンテナ代わりのアルミ板が貼られている。

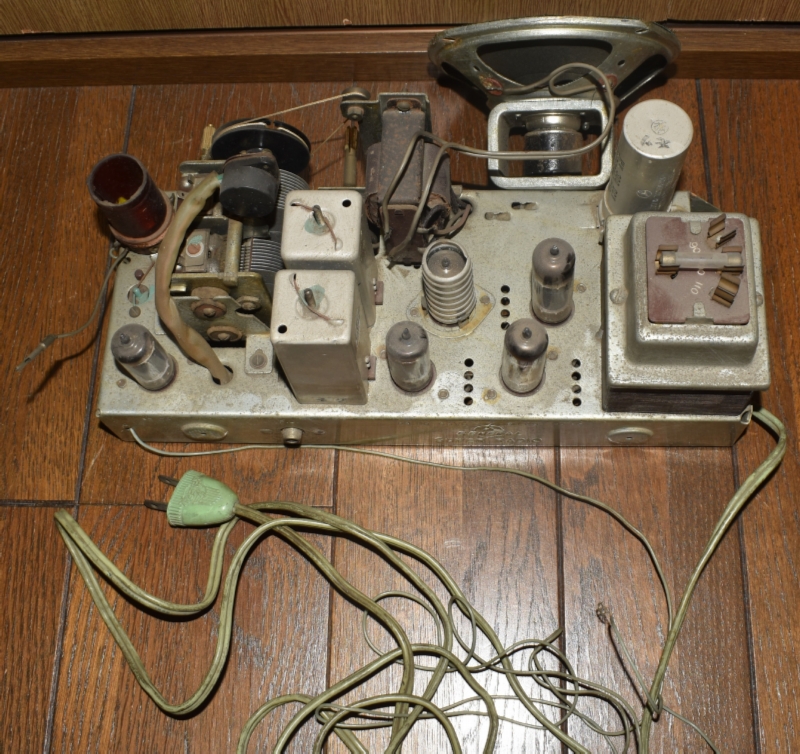

内部は埃、汚れ、錆びは少なく、比較的奇麗な状態。大きめの電源トランスと出力トランスが用いられており、真面目に作られている。写真には無いが、ケース底面には回路図が、ケース内部側面には型名と糸張り図紙が付いている。
実は、ここまで取り出すのが一苦労。
ソケットは全てウェーファータイプ。バリコン固定パッキンは劣化していない。ACプラグとコードはオリジナル。ダイヤル糸もOK。パイロットランプ（6.3V0.15A)もOK。真空管は全てマツダ製で、6AR5以外は未使用に近いと思われる。6AR5のカップリングコンデンサーが黒く変色（リーク？）していたので、引き摺られて6AR5もアウトとなった模様（茶色に変色している。）。抵抗は全てL型で、KOAとTaiyo製。

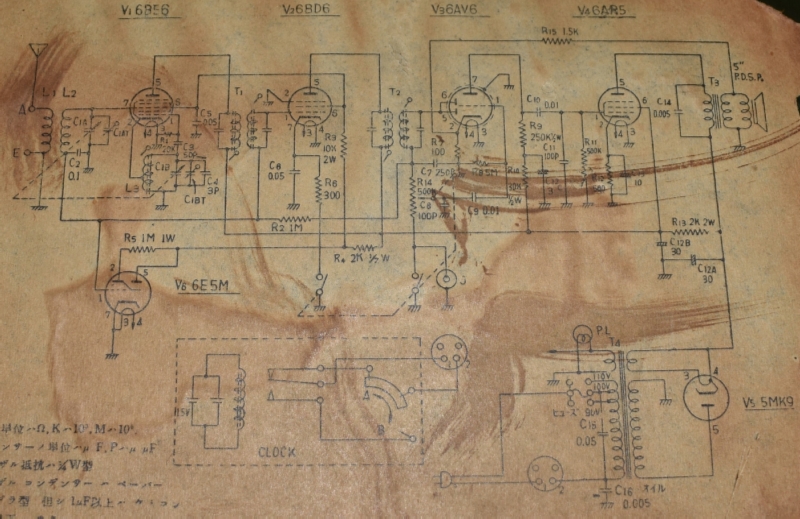

回路図。出力トランスの2次側から低周波増幅初段(6AV6）のカソードに抵抗1本で負帰還（NFB）が掛けられている。

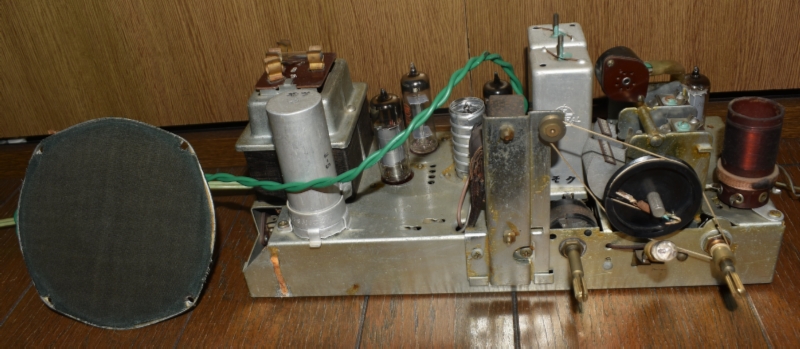

修理後のシャーシの外観。スピーカーのサランネットも設けられており、兎に角真面目に作られている。ブロックケミコンの内部も新品に入れ替えた。

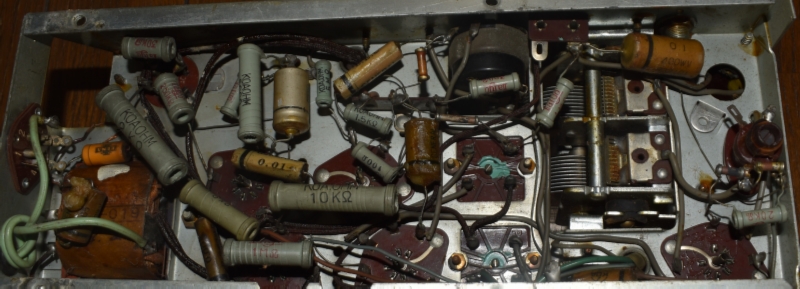

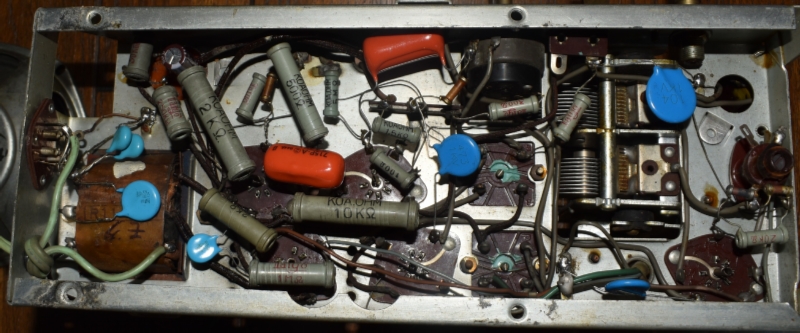

修理後のシャーシ内部写真。劣化しているコンデンサーを交換した。

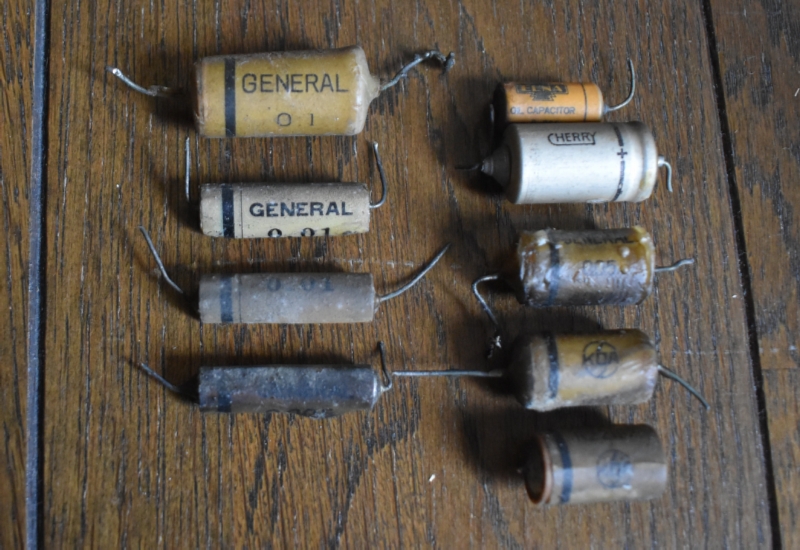

交換した古いコンデンサー。GENERALマークとKDAとELNAとCHERRYと日本ケミコン製。

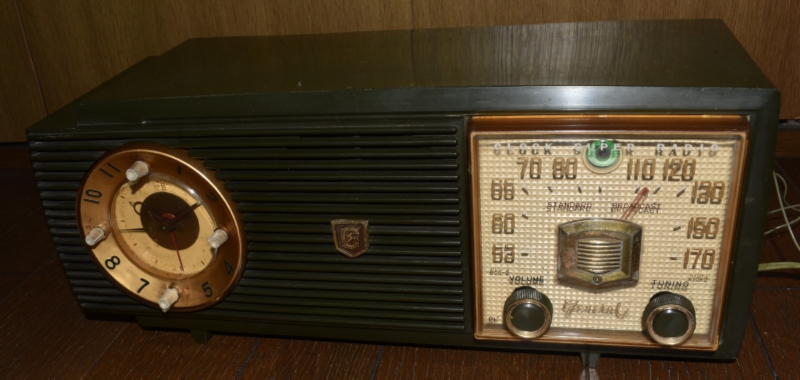

修理後の正面写真。時計は電池を入れても動かなかったし、修理するスキルも無いので飾りとした。ただし、電源スイッチが時計側に設けられているため、AC100Vの入力がブラックボックス内を通ることは、安全性の点で問題があることから、時計部を完全に切り離して、ただの飾りとした。したがって、電源スイッチのON-OFFは、ACプラグの抜き差しで行う様にした。
修理後の背面写真。

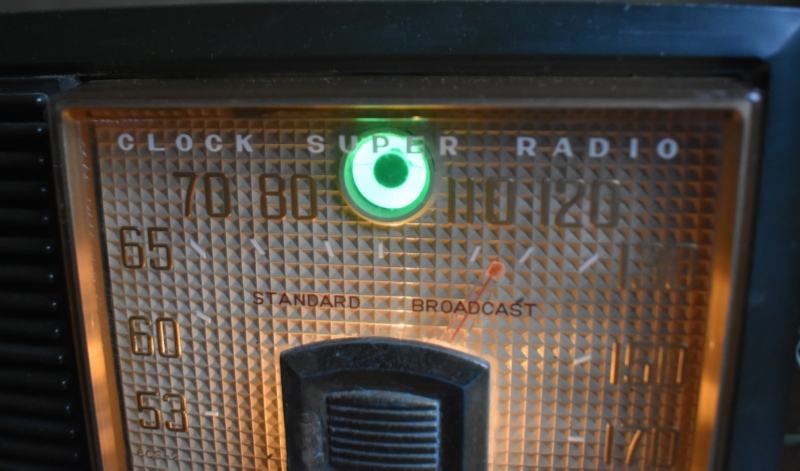

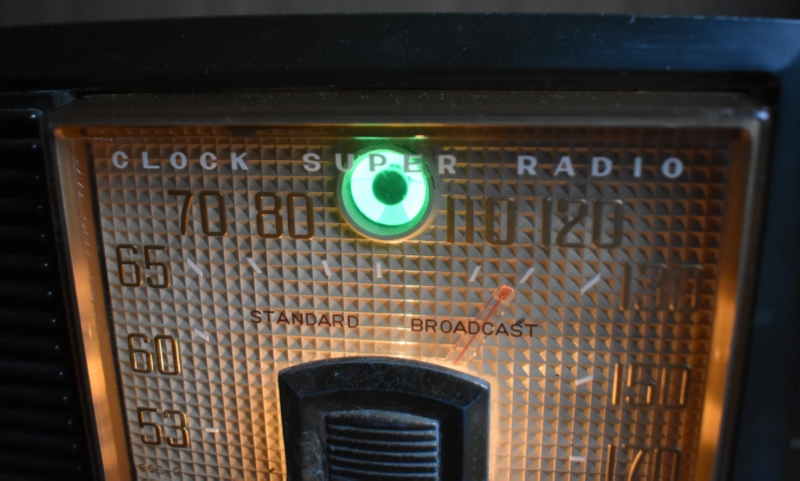

見にくいが、同調時のマジックアイ。
見にくいが、離調時のマジックアイ。
このラジオの音はこちら。
ゼネラル 6CS-2 NHK
(2025年6月15日 「NHKラジオ深夜便」 アンカー 徳田 章 アナウンサー）
このラジオをピックアップに切り替えた音はこちら。CDプレーヤーから直結入力（ただし、マッチングトランスを使用して、ステレオをモノラルに合成した後に。）
ゼネラル 6CS-2 CD
(「Stand Alone」 海上自衛隊東京音楽隊 & 三宅由佳莉 「祈り〜未来への歌声」より UCCY-1032：UNIVERSAL MUSIC LLC ）
NFBが掛かっているとはいえ、設計と使用パーツが良いためか、6AR5シングルで12cmスピーカーの音とは思えない程の鳴りっぷりで気に入っている。
(2025/11/30)
